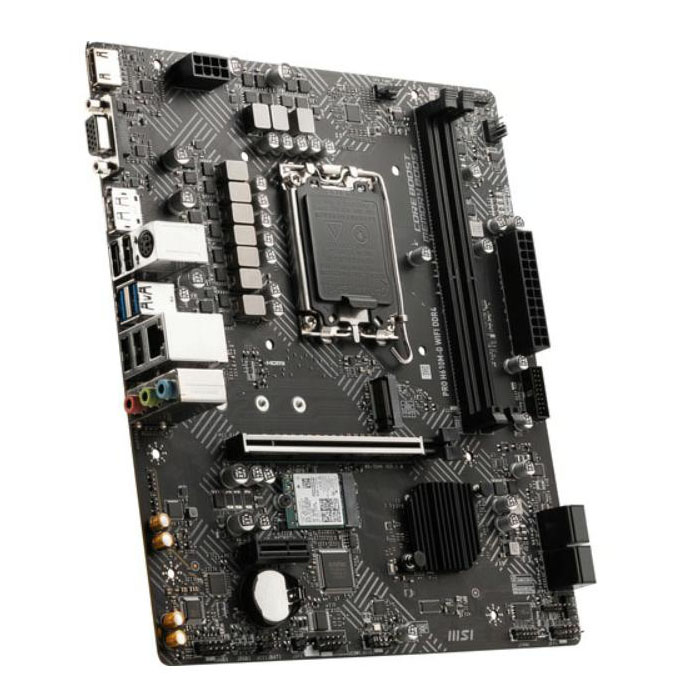

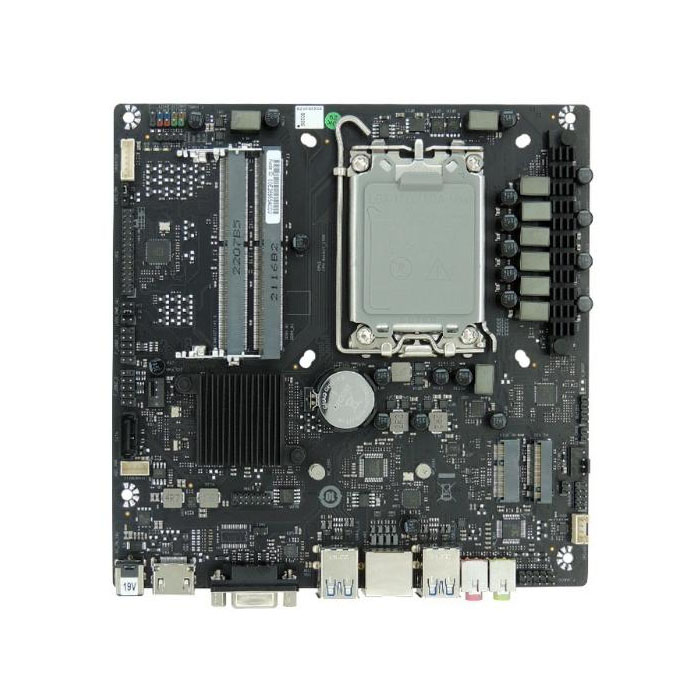

Placa de baza X86-placa INTEL H610

Dezvoltarea plăcii de control a produselor industriale YCTECH include proiectarea software-ului plăcii de control industrial, actualizarea software-ului, proiectarea diagramei schematice, proiectarea PCB-urilor, producția PCB-ului și procesarea PCBA situate pe coasta de est a Chinei. Compania noastra proiecteaza, dezvolta si produce placa de baza X86-placa INTEL H610. Intel® Socket LGA1700 pentru procesoare Intel® Core™, Pentium® Gold și Celeron® din a 12-a generație a 13-a*

Suportă Intel® Turbo Boost Technology 2.0 și Intel® Turbo Boost Max Technology 3.0**

*CPU suportă doar până la 65W

*Consultați www.asus.com pentru lista de suport pentru procesoare.

**Compatibilitatea Intel® Turbo Boost Max Technology 3.0 depinde de tipurile de procesoare.

chipset

Chipset Intel® H610

Memorie

2 x SO-DIMM, max. 64 GB, DDR4 3200/2933/2800/2666/2400/2133 MHz non-ECC, memorie fără tampon*

Arhitectură de memorie cu două canale

Suporta Intel® Extreme Memory Profile (XMP)

* Suportul actual al ratei de date a memoriei depinde de tipurile CPU și modulele DRAM, pentru mai multe informații, consultați www.asus.com pentru Memory QVL (Qualified Vendors Lists).

placă grafică

1 x DisplayPort**

1 x port HDMI®***

1 x conector LVDS

* Specificațiile grafice pot varia între tipurile de CPU.

** Suporta max. 4K@60Hz, așa cum este specificat în DisplayPort 1.4.

*** Suportă 4K@60Hz, așa cum este specificat în HDMI 2.1.

interfața dispozitivului de stocare

Total acceptă 1 x slot M.2 și 2 x porturi SATA 6Gb/s

Procesoare Intel® a 12-a generație

- 1 x slot M.2 (Tasta M), tip 2260/2280 (suporta moduri PCIe 4.0 x4 și SATA)

Chipset Intel® H610

- 2 x porturi SATA 6.0 Gb/s

Funcția de internet

1 x Realtek 1Gb Ethernet

ASUS LANGuard

interfață USB

USB din spate (în total 4 porturi)

2 x porturi USB 3.2 Gen 2 (2 x tip A)

2 x porturi USB 2.0

USB frontal (în total 7 porturi)

1 x antet USB 3.2 Gen 1 acceptă 2 porturi suplimentare USB 3.2 Gen 1

2 x anteturi USB 2.0 acceptă 4 porturi USB 2.0 suplimentare

1 x antet USB 2.0 acceptă 1 port USB 2.0 suplimentar

efecte sonore

Sunet surround Realtek 7.1 CODEC audio de înaltă definiție*

- Suportă: detectarea mufelor, reluarea mufelor pe panoul frontal

- Suportă redare de până la 24 de biți/192 kHz "

* Este necesar un șasiu cu un modul audio HD în panoul frontal pentru a suporta ieșirea audio 7.1 Surround Sound.

Conectori dispozitiv I/O de pe panoul din spate

2 x porturi USB 3.2 Gen 2

2 x porturi USB 2.0

1 x DisplayPort

1 x port HDMI®

1 x port Ethernet Realtek 1Gb

2 x mufe audio

1 x conector de alimentare DC (suport 19V)

Interfață dispozitiv I/O încorporată

Legat de ventilator și răcire

1 x cap de ventilator CPU cu 4 pini

1 x antet ventilator șasiu cu 4 pini

Legat de putere

1 x conector de alimentare cu 2 pini +19V

1 x conector de alimentare SATA

Legat de stocare

1 x slot M.2 (Cheie M)

2 x porturi SATA 6Gb/s

USB

1 x antet USB 3.2 Gen 1 acceptă 2 porturi suplimentare USB 3.2 Gen 1

2 x antet USB 2.0 acceptă 4 porturi USB 2.0 suplimentare

1 x antet USB 2.0 acceptă 1 porturi USB 2.0 suplimentare

Legat de sistemul AIO

1 x conector de alimentare DC intern cu 2 pini

1 x conector pentru difuzor stereo

1 x antet DMIC

Legat de afișaj cu ecran plat

1 x antet de selectare a tensiunii invertorului de iluminare de fundal

1 x antet de luminozitate FPD

1 x antet de selectare a tensiunii panoului

1 x antet panou off

Diverse

1 x antet Clear CMOS

1 x antet Chassis Intrude

1 x antet port COM

1 x antet de depanare COM

1 x antet audio pe panoul frontal (AAFP)

1 x conector LVDS

1 x slot M.2 (Tasta E)

1 x antet difuzor

1 x antet SPI TPM (14-1pin)

1 x antet panou de sistem cu 10-1 pini

Funcția BIOS

ROM Flash de 128 Mb, BIOS UEFI AMI

functie de management

WOL de PME, PXE

Conținutul pachetului

Cabluri

2 x cabluri SATA 6Gb/s

1 x cablu de alimentare SATA

Diverse

2 x scuturi I/O

Medii de instalare

1 x DVD suport

Documentație

1 x card cu cheie de activare ACC Express

1 x Ghid de utilizare

Sistem de operare acceptat

Windows® 11 pe 64 de biți, Windows® 10 pe 64 de biți

dimensiunea plăcii de bază

Factor de formă Mini-ITX subțire

6,7" x 6,7" (17,0 cm x 17,0 cm)
